Fixturlaser简介

智能激光对中诊断系统

Fixturlaser RT-300

增强型设备维护套装

让设备工程师拥有完整的精密转轴对中工具,还可以和云端数据连接来保存测量结果和查找历史记录。RT-300是一款真正独特的维修产品。




转轴对中

没有差错,不用凭空猜想的对中操作过程,感谢业界首次使用两个智能对中探头技术,使用可见激光束和倾角计同时监测两根轴的相对位置。
你阻断激光束了吗?或者把机器的位置平移到探测范围之外?没问题,我们的智能传感器将继续更新机器位置,并始终向您提供实时数据。




快速粗调

智能化的跳动量传感器可以安全、可靠地测量轴向和径向跳动。粗调探针传感器可以有多种用途,从而改善机器设备的健康状况和延长工作寿命,例如:

故障预判机器诊断功能不同于所有其他系统。
  • 通过测量联轴器轮毂的偏心或偏斜安装和/或检查转轴弯曲度,对法兰和轴进行轴向和径向跳动检查跳动。
  • 直接在机器设备地脚/软脚上检查运动 -True SoftCheck,行业首创功能。
  • 检查轴承间隙-LiftCheck
  • 检查管道应变
  • 设备机壳的热变形




故障预判

故障预判的自动机器诊断Accurex™ 是系统内置的。获得专利的机器诊断功能为各种机器设备问题(如不平衡、对中误差、气穴、结构共振、轴承问题等)提供了无与伦比的快速、相关和可靠的结果。
故障预判机器诊断功能不同于所有其他系统。

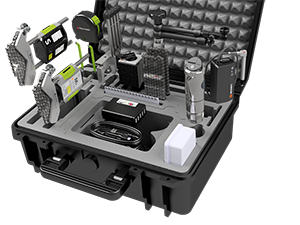

装箱清单


FIXTURLASER RT-300

2 个数字对准传感器

2 个带链条的 V 型支架

跳动探头

传感器支架(不含磁性底座)

可调探头尖端

无线传感器 (WLS)

磁座

杆套件

2 条链条,8 毫米,60 个链节(L=970 毫米)

卷尺 5 m

2 件有角度的通用工具

外接电源线 EUR 2 m

延长夹具 49 mm

外接电源线 US 2m

USB 电缆 A-mini B 2m

USB 电缆 A-micro B 1,5m

电源 5 个 USB 端口 5 VDC

技术参数

FIXTURLASER RT-300


S7/M7


重量:

M7 212 g
S7 188 g

尺寸:

92 mm x 77 mm x 33 mm

防护等级:

IP65

材料:

氧化铝框架,抗冲击ABS塑料,外包TPE橡胶

激光:

650 nm II级 半导体激光

工作温度:

-10 ~ +50℃

存储温度:

-20 ~ +70 ℃

测量距离:

up to 10 m

接收器:

第二代全数字

接收器分辨率:

1 μm

接收器长度:

30 mm

接收器精度:

0.3% ±7 μm

倾角仪:

双高性能倾角仪

倾角仪分辨率:

0.01°

电源:

高性能锂电池或外接电源

续航时间:

17 小时

充电时间:

8 小时

WLS


三轴测量:

X、Y、Z方向同步采集

采样频率:

所有轴向51.2 kHz(最高频20 kHz)

尺寸:

Ø42 x H116 mm

重量:

373 g

操作温度:

–20 °C ~ 60 °C

防护等级:

IP65

续航时间:

8 小时

充电时间:

使用标准500mA充电器, 8小时以内

可选配件

Fixturlaser Extension fixture

可选平板电脑

坚固的 8 英寸平板电脑

薄磁支架

在不可使用带链条的V型支架的有限空间内使用。
