Fixturlaser简介

转轴对中领域的入门级系统

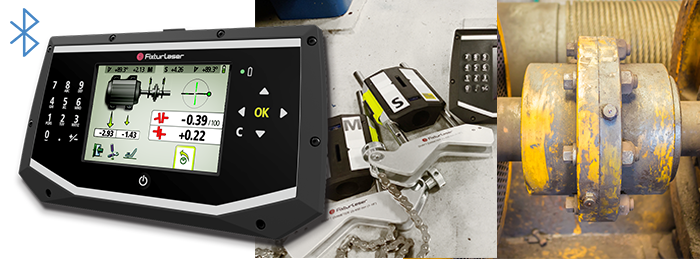

激光对中仪 Fixturlaser ECO

fixturlasereco

Fixturlaser ECO是转轴对中领域的入门级系统。无线连接 的激光探头,4”彩色显示屏,电池可更换, IP65的安全防 护等级适应各种严酷环境。Fixturlaser ECO是一款操作简 便的高品质对中仪器。

Fixturlaser ECO产品特点:

  • 内置蓝牙通讯
  • 全寿命周期维护
  • 预组装探头夹具
  • 屏幕画面翻转
  • 现场连续8小时电池续航
  • CCD激光接收技术
  • 调整过程动态数据显示
  • IP65密封等级
  • 超薄测量单元


Fixturlaser ECO 拥有Fixturlaser统一的用户界面:

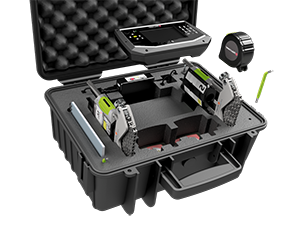

装箱清单


FIXTURLASER ECO

1个显示单元

2个激光单元

2个V型链条夹具

1个5m卷尺

1个电源

4根USB电缆

2个通用工具

1个电源适配器

技术参数

FIXTURLASER ECO


机箱


重量(标准配置):

4.8 kg

外箱尺寸:

415 mm x 325 mm x 180 mm

显示单元

重量:

0.36 kg

外形尺寸:

180.9 mm x 105.7 mm x 33.9 mm

环保防护等级:

IP 65

显示屏尺寸:

4" (102 mm) 对角线(84 x 56 mm)

无线通信:

蓝牙(2.4 GHz)

续航时间:

10 小时

电池充电时间:

8 小时

测量探头

重量:

M: 200 g
S: 188 g

外形尺寸:

86 mm x 77 mm x 33 mm

环境防护等级:

IP 65

对中测量距离:

Up to 3 m

传感器:

第二代数字CCD

传感器长度:

20 mm

传感器分辨率:

0.001 mm

传感器精度:

1% ± 1 digit

连续测量时间:

17 小时

激光器安全性

轴支架

适用轴:

Ø 25-175 mm
Ø 20-450 mm(拓展延长链条)

杆件:

4 根 150 mm

可选配件

Fixturlaser Extension fixture

Fixturlaser Magnetic base

Magnetic Brackets

U型夹具,49 mm

U型夹具,94 mm

用于在有限的空间内安装激光单元。

磁力座

用于在尺寸较大的轴上较快速地安装

在此使用U型夹具

薄磁支架

在不可使用带链条的V型支架的有限空间内使用。

Thin Chain Fixture

Fixture for Non-Rotating Shafts

Rod kit

细链夹具

用于在有限的空间内安装测量装置。

非转动轴夹具

用于无轴旋转或有限的轴旋转的设备。

4 x 100 mm的杆套件

可用作延伸杆。

Rod stabilizer

Rod Kit

Chain

连杆稳定器

与超长连杆一起使用

连杆套件

钛合金的超长连杆,2 x 250 mm和2 x 500 mm。

8 mm的60环链条

可用作延伸链条。配有挂钩。
