Fixturlaser简介

激光皮带轮对中系统

Fixturlaser PAT


Fixturlaser PAT将 成 为 您 解 决 皮 带 对 中 问 题 的 最 佳 方 案 ! 拥 有Fixturlaser PAT,您无需再为皮带轮是否对中而烦恼。系统以皮带轮槽作为测量基准,确保精确对中,减少皮带磨损、轴承损坏和振动。



拥有两个线激光发射器

Fixturlaser PAT拥有两个线激光发射器,每个发射器都有两个弹簧支架,以便固定在皮带轮上。
Fixturlaser PAT具有不同形状的可更换支架,以适应各种标准带轮A-E(6mm - 40 mm)。另外备有用于同步带的支架作选件。

安装简易

Fixturlaser PAT单 元 可 以 非 常 方 便 地 固 定 在 带 轮上,弹性触头寻找带槽中心,然后将两个测量单元压至带轮表面,激光单元自带的磁性底座也可很好的吸附在带轮表面上。



与PAT的对中过程

对中调整过程跟安装一样简单。打开激光器并照射对面安装的PAT单元。激光会在标靶上呈现一条红线,如上图。如需要,调整机器位置,直至红色激光线与靶标中心线重合。

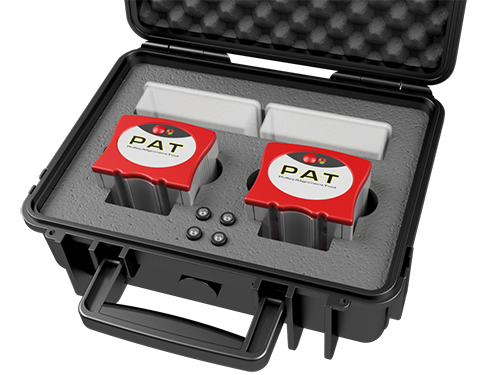

装箱清单


FIXTURLASER PAT

2 盒V型导引头

1 对激光发射器

4 节电池,LR 03 1.5V (AAA)

技术参数

FIXTURLASER PAT


外壳材料:

压铸铝(模塑PA盖)

外形尺寸:

61 mm x 76 mm x 60 mm

重量:

635 g

电池类型:

2节AAA电池

操作时间:

持续使用20个小时

测量距离:

152 ~6100 mm

测量精度:

优于0.5 mm或0.2%

带轮直径范围:

76 mm或更大

激光等级:

2级激光

激光器安全性

可选配件

Fixturlaser Extension fixture

Fixturlaser Magnetic base

带 V 型导向头的盒子,4 种尺寸,每种 2 种

用于 PAT 的正时皮带适配器套件
