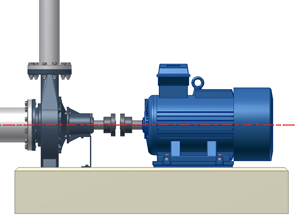

识别不对中

不对中的定义:
不对中是指设备在正常运行时,主动轴与从动轴各自的旋转中心不重合。

如何识别不对中?

shaft angular error

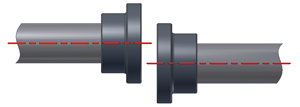

不对中的轴 – 偏移

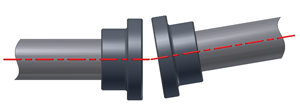

不对中的轴 – 夹角


不对中有很多征兆。您可通过一直观察发现,无需任何特殊设备。

  • 轴承、密封、轴和联轴器过早的故障
  • 过度的径向和轴向振动
  • 轴承上或轴承附近的高温或高排气温度
  • 轴承密封处出现过多的漏油
  • 联轴器正在运行时发热以及在装置关闭后立即发热。联轴器保护罩内出现橡胶粉末
  • 固定螺栓松动
  • 联轴器螺栓松动或损坏
  • 联轴器罩内出现过多润滑脂
  • 类似数量的设备发生较小的振动或拥有更长的使用寿命
  • 轴在轴承内或联轴器轮毂处或附近出现损坏(或破裂)

不对中对轴承和密封的影响

轴承的使用寿命直接受其作用力的影响。轻微的不对中可对轴承和密封产生异常大的作用力。不对中的设备对轴承和轴产生应力。

密封因该作用而开启,使得润滑油泄露和污染物进入。综合以上情况,轴承寿命显著缩短。

不对中和能量损耗

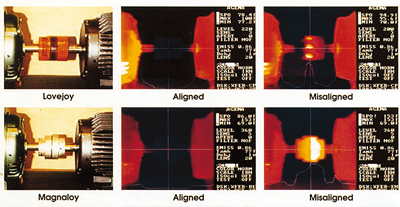

不对中直接影响能耗。记录的案例显示良好对中可节省2%至17%的电量。下方的温度记录图显示两个不同的联轴器和因不对中而产生的热量。

Thermogram of misaligned machines

地脚状况和热振动的影响

即使您已正确对中设备,但仍可能会出现因不对中而导致的故障。若设备的安装基座翘曲,则可能是出现软脚情况,如一个机脚未能与地面稳固连接。请在开展对中工作前进行校正,这至关重要。

若在机器处于冷态时开展对中工作且未考虑任何热量补偿,则机器可能会在运行温度下以严重偏离的方式运行。

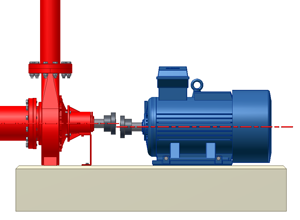

thermal expansion of machine

温差会导致严重的未对中,因机壳和管路会在上升或下降的温度中膨胀。
