轻便对中套装

简化版激光对中仪 Fixturlaser Laser Kit

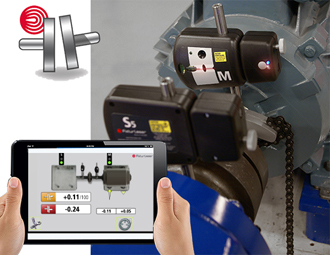

Fixturlaser 轻便对中套装
用于机器设备的激光转轴对中工具的价位已经降低到了人人都能接受的程度。通常,人们认为低成本产品会存在不实用或者低质量的的问题,但是这次完全不用担心。
Fixturlaser轻便对中套装包含两个无线线形激光测量单元,线形激光可以大大简化探头安装环节,节约现场探头调试时间。仪器组件已经提前组装好并且采用最常用的默认设置,使得现场操作进一步简化。
应用软件运行在平板电脑或智能手机上,全程引导用户完成对。用户界面完全图形化,没有文字,不存在任何语言障碍。对中结束后,会自动生成包含所有相关信息的全面报告。
如您所见,Fixturlaser轻便队中套装包含了作为入门级基本转轴对中系统的所有基本功能,系统基于长期以来最成功的对中仪器平台开发而来。

对中步骤:
输入尺寸
将探头盘车至9点钟位置,并点击”测量”图标。
将探头盘车至12点钟位置,再次点击”测量”图标。
将探头盘车至6点钟位置,测量,对中测量结果会显示在屏幕上。
先调整竖直方向,然后点击“动态数值”图标。
在水平方向调整,完成后重复测量并存储结果。


生动的用户界面
生动的界面可以在整个对中过程中引导用户。用户界面由图标以及符号组成,没有任何语言障碍。

竖直—水平综合调整
竖直—水平综合调整功能——用户仅需要在竖直与水平方向调整前一次性测量。竖直—水平综合调整是一个创新,节约大量现场操作时间。

预组装探头
探头组件已经预先组装好并且完成常用默认设置。

蓝牙自动连接
应用软件启动后会自动连接激光探头。


装箱清单



FIXTURLASER Laser Kit

1 个Fixturlaser M5探头

1 个Fixturlaser S5探头

2 个带有锁紧链条的V型夹具

1 个5m卷尺

1 个5V DC USB充电电源

1 条Y形USB电缆

1 根安装工具

技术参数

FIXTURLASER Laser Kit


机箱


重量:

2.75 kg

显示分辨率:

0.01 mm

外箱尺寸:

357 mm x 305 mm x 96 mm

测量单元


无线通讯:

I级蓝牙连接

尺寸:

139 mm x 79 mm x 40 mm

重量:

156 g

防护等级:

IP20

测量距离:

70 mm-850 mm

接收器范围:

8.5 nm x 0.9 nm

倾角仪精度:

±2°

测量精度:

0.3% ± 0.01 mm

转轴直径:

Ø 30-150 mm

杆件:

2 x 150 mm
