激光对中仪使用方法教程，如何使用激光对中仪测试旋转设备

实现轴对中是机械维护中的一项长期任务，大约一半的机械由于某种程度的不对中而发生故障，需要对连接轴进行测试和重新对准。轴对中可以使用塞尺、卡尺、直刃或千分表进行对准测量，但激光轴对中具有便携性以及无与伦比的速度和精度测量的独特优势。

什么是激光对中仪？

激光对中仪通过安装在两个连接轴上的两个传感器进行测量。两个传感器发射激光束并同时接收另一个传感器的光束；梁的比较揭示了轴是否对齐并在指定的公差范围内。然后，数据显示在显示单元、平板电脑或 PC 上，以便执行分析和校正。

激光对中仪被认为是制造业尺寸分析的前沿，是负责机械可靠性的测试工程师的重要工具。激光束不受重力定律的影响，不受支架下垂的影响，并消除了耦合异常。激光对中仪可以旋转以补偿耦合异常，计算水平和垂直（匀场）校正的精确值，甚至可以在同一测量中测量两台以上的机器。一些激激光对中仪甚至测量平面度、直线度和平行度。

如何使用激光对中仪测试旋转设备？

1、执行预对齐检查：执行粗略对齐、消除明显的软脚、拧紧螺栓、执行最终软检查；

2、将传感器安装到固定和可移动的轴或轮毂上；

3、打开激光；

4、按照屏幕上的提示操作：输入尺寸、选择公差

5、执行读数，3 个测量点；

6、纠正水平和垂直错位。

用于激光对中的设备：

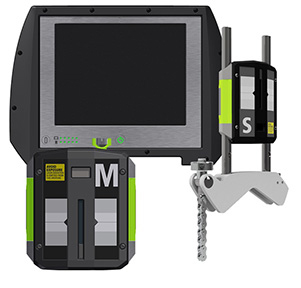

1、Fixturlaser NXA Pro


FixturLaser NXA Pro是可用性方面的杰作 - 将视频游戏世界和智能手机开发的最新技术带到行业的车间。自 90 年代中期推出以来，我们使用并改进了我们久经考验的图标驱动图形用户界面。

2、Fixturlaser EVO


全新的激光转轴对中设备， Fixturlaser EVO, 是一次全面的简化革新。这是一款毫不花哨的产品，体现了我们的核心价值：简便、界面友好以及技术创新。
